ЛЕГЕНДА НОМЕР СЕМЬ

Тест 12-дюймового квадратного сабвуферного динамика Kicker L7R12 сайта Carmus.ru

В своё время Kicker первыми начали делать квадратные автомобильные сабвуферы и делают их по сей день. На этот раз на изучение ко мне попала совсем свежая модель из новой серии L7R. "Семёрки" – далеко не самые дешёвые серии Kicker, поэтому для многих так и остаются мечтой. В этом смысле L7R ближе к реальности – при прочих равных они получаются одними из самых доступных "квадратных кикеров".

Всего в серии L7R шесть моделей – с калибрами 10, 12 и 15 дюймов, каждая в двух вариантах – с катушками 2+2 Ом и 4+4 Ом. У меня в лаборатории на время прописалась 12-дюймовая модель с импедансом 2+2 Ом. Её полный модельный индекс – Kicker 45L7R122. Рекомендованная цена на момент теста – 12500 рублей.

7766

Понятно, что при такой форме диффузора калибр 12 дюймов – весьма условен, поскольку площадь диффузора получается в среднем где-то на четверть больше, чем у обычных круглых "двенашек".

Рельеф диффузора – фирменный "паучок", который делает его конструктивно очень жёстким. Ломка диффузора и изгибные призвуки? Не, не слышал.

7768

Прострочка ниткой – ещё одна фича, которую Kicker в своё время начали применять одними из первых. Сейчас она используется повсеместно. Правда, частенько уже просто для декора.

7765

С обратной стороны нитка залита фиксирующим компаундом. Кстати, обратите внимание, по периметру диффузора сделано ещё одно ребро – это тоже для увеличения его конструктивной жёсткости.

7772

"Гармошка" подвеса по углам имеет патентованный профиль. Вообще, это самое критичное место для всех квадратных сабвуферов. Практически у всех, кто пытался и пытается повторить квадратный саб, эти места рвутся в первую очередь.

7767

Корзина – стальная, штампованная. Вообще, как я смотрю, американцы не запариваются лишний раз насчёт литья. Типа, зачем всё усложнять, если конкретно в данной модели это не принесёт ничего, кроме удорожания? Разумеется, я имею ввиду настоящих американцев, которые сами разрабатывают сабы (Kicker, Rockford Fosgate, JL Audio), а не клепают их из однотипных китайских комплектующих.

7771

Обратите внимание на центрирующие шайбы. Во многом именно они решают, как будет работать динамик на разных ходах диффузора. Присмотритесь, структура внешней части и внутренней части разная. На ощупь и жёсткость у разных частей шайбы тоже разная. Фактически, на малых ходах работает мягкая часть, а на больших – подключается жёсткая. В результате линейность хода получается лучше, чем у обычных шайб.

7770

А вот что не понравилось – это обильно залитое клеем соединение лицевой части диффузора с конусом, через который он крепится к звуковой катушке. На работу не влияет, но на фоне общей аккуратной сборки выглядит как-то неопрятно.

7773

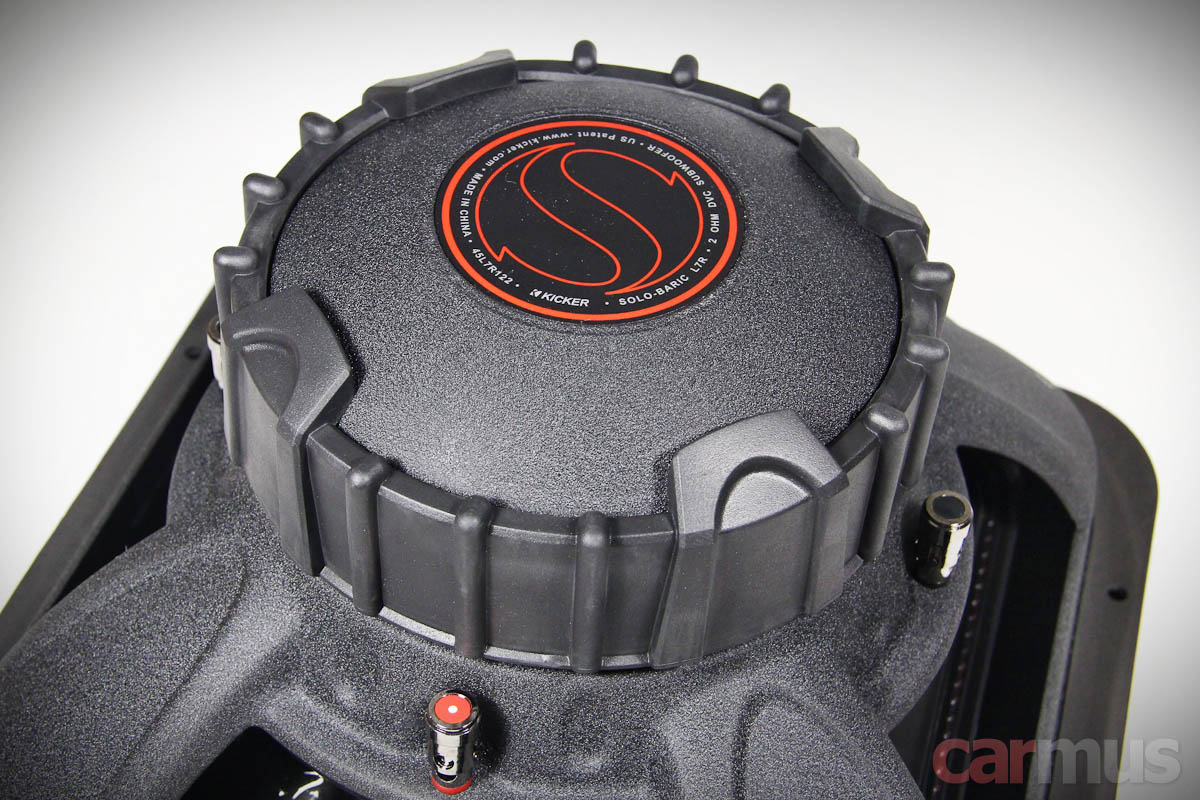

Магнитная система не имеет осевого отверстия, так что к глубине корпуса никаких требований динамик не предъявляет – при необходимости заднюю стенку можно делать практически вплотную к мотору.

7774

 Магнит одинарный, но высокий – 30 мм. Диаметр – 160 мм. Особо обратил внимание на высоту верхней шайбы магнитопровода – 10 мм. В большинстве случаев (не во всех) именно по ней можно определить высоту магнитного зазора.

7769

Ещё одна интересная особенность, которую я встречал только у американцев – на коробке приведена шкала рекомендованных мощностей усилителей. Радует, что хоть кто-то ещё помнит физику, а не пишет мощности своих сабов "от балды".

7775

Впрочем, всё это пока только внешняя сторона дела. Пора мерить и считать.

ИЗМЕРЕНИЯ

В описании приводятся одни и те же параметры сразу для обоих исполнений L7R12 – с катушками 2+2 и 4+4 Ом. Правда, судя по указанной Re 7,52 Ом, больше похоже, что именно для второго варианта. Тем не менее, фактические параметры оказались близки к заявленным – с учётом разминки разница не настолько велика, чтобы принципиально сказаться на расчёте акустического оформления. Так что при расчётах заявке можно верить.

7776

Заявленные / фактические параметры Kicker 45L7R122:

  • Fs (собственная резонансная частота) – 30 Гц / 32 Гц
  • Vas (эквивалентный объем) – 67 л / 52,6 л
  • Qms (механическая добротность) – 10,29 / 8,27
  • Qes (электрическая добротность) – 0, 67 / 0,65
  • Qts (полная добротность) – 0,62 / 0,60
  • Mms (эффективная масса подвижной системы) – н. д. / 275 г
  • BL (коэффициент электромеханической связи) – н. д. / 17,8 Тл м
  • Re (сопротивление звуковой катушки постоянному току) – н. д. / 3,7 Ом
  • dBspl (опорная чувствительность, 1м, 1Вт) – 86,7 дБ / 86,0 дБ

Полная добротность получилась порядка 0,6, однако ставить динамик free-air я бы не стал. Подвижка ни разу не лёгкая, и при таком сочетании параметров это оформление будет для Kicker неоптимальным. Так что однозначно корпус. Какой именно – давайте считать.

РАСЧЁТ КОРПУСА

Описание рекомендует ЗЯ объёмом 25-57 литров и ФИ объёмом 50-92 литра. Нормальный разброс, да? Проще было сказать, мол, ставьте куда хотите. Окей, смотрим что получается в рекомендованных пределах (для ФИ настройку портов вычислил по рекомендованным размерам):

7777

А что, сабвуфер и правда допускает большой разброс параметров. Разве что в минимальный ЗЯ я бы не стал его ставить – в 25 литрах ему ну уж слишком тесно будет. Дело предпочтений, но я бы чуть сузил количество вариантов:

7778

ЗЯ объёмом 45-50 литров – самый универсальный вариант. И отдача достаточная, и полочка на АЧХ получается относительно ровной, и добротность ещё не настолько задирается, чтобы бас потерял свою фактуру. Хоть под "клубняк", хоть под "негров".

ФИ объёмом 70 литров (чистых) с портом на 40 Гц (щелевой 7 х 34 см длиной 50 см) уступит в качестве проработки баса, но зато даст ломовую отдачу в самой "мясистой" области баса 40-50 Гц. Фактически, получится эффект, как если бас-буст на усилителе вывернуть. Только усилитель при этом не напрягается, а повышение отдачи достигается исключительно акустически.

ФИ объёмом 80 литров (чистых) с портом на 34 Гц (щелевой 7 х 34 см длиной 65 см) – это вариант чисто под "негров". Пик отдачи уходит ниже 40 Гц – это ещё не "ветры", но вибромассаж для ливера получится знатный.

КОРОТКО

Очевидно, что L7R полностью соответствует представлениям о "семёрках" Kicker – никаких нежностей, только мясной, тяжёлый, тактильный бас. Для тех, кто хочет не только его слышать, но и чувствовать всем телом. Для электронной музыки – то что надо. Главное, правильно выбрать корпус.

Несмотря на то, что максимальная отдача будет в фазоинверторном корпусе, я бы первым делом рассмотрел вариант ЗЯ – самое универсальное оформление для этого динамика. К тому же 50 литров – это не так уж и много, в багажнике ещё и место останется. "Фазик" менее аккуратен по звуковой подаче, но зато валить умеет "в полную шишку". Правда, тут придётся заранее определяться с желаемым результатом – характер баса будет зависеть от объёма корпуса и настройки порта. Благо, с возможностями саба вроде разобрались, можно выбрать вариант по душе.

+ Площадь диффузора больше, чем у круглой "двенашки"
+ Динамик лоялен к выбору корпуса
+ Высокая отдача в ФИ корпусе
+ В ЗЯ получается универсальный сабвуфер

- Тяготеет преимущественно к электронной музыке
