СХЕМЫПОДКЛЮЧЕНИЯ



Много вопросов возникает по поводу подключения сабвуферов к усилителю. Если один однообмоточный саб и один усилитель - в принципе разобраться может даже ребёнок. Хуже, когда у саба две катушки, или сабов в системе предполагается несколько. Вот тут начинаются шаманские пляски с бубнами и гадания на кофейной гуще. Специально для этих случаев мы подготовили наглядные диаграммы, поясняющие как расчитать результирующее сопротивление сабов.


1: Для сабов с одинарной катушкой

kick5

kick4

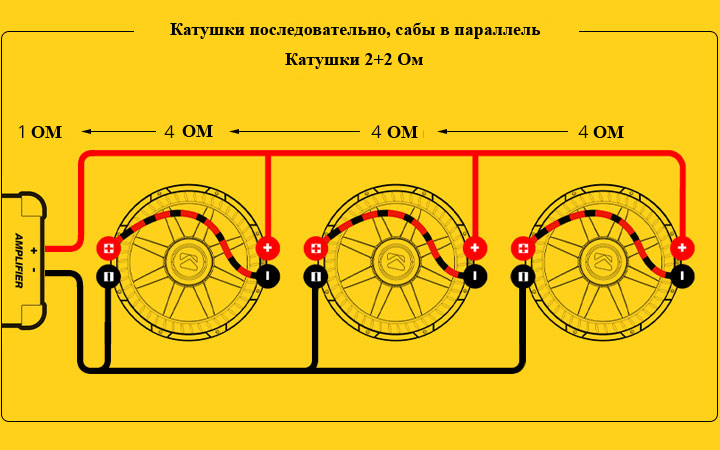

2: Для сабов со сдвоенными катушками

kick3kick1kick2

Для особо дотошных можно обратиться к школьному курсу физики. Из него следует два простых правила:


1. Если некие сопротивления включены в параллель, то результирующее сопротивление будет меньше, чем каждого из сопротивлений по отдельности. Формула расчёта выглядит так: Rобщ=(R1*R2*...*Rn)/(R1+R2+...+Rn).


Пример: 3 саба по 2 Ом, включаем сабы в параллель. Результирующее сопротивление считаем по формуле Rобщ=(2*2*2)/(2+2+2)=1,33 Ом


2. Если некие сопротивления включены последовательно, то результирующее сопротивление будет больше, чем каждого из сопротивлений по отдельности. Формула расчёта выглядит так: Rобщ=R1+R2+...+Rn.


Пример: 3 саба по 2 Ом, включаем сабы последовательно. Результирующее сопротивление считаем по формуле Rобщ=2+2+2=6 Ом
